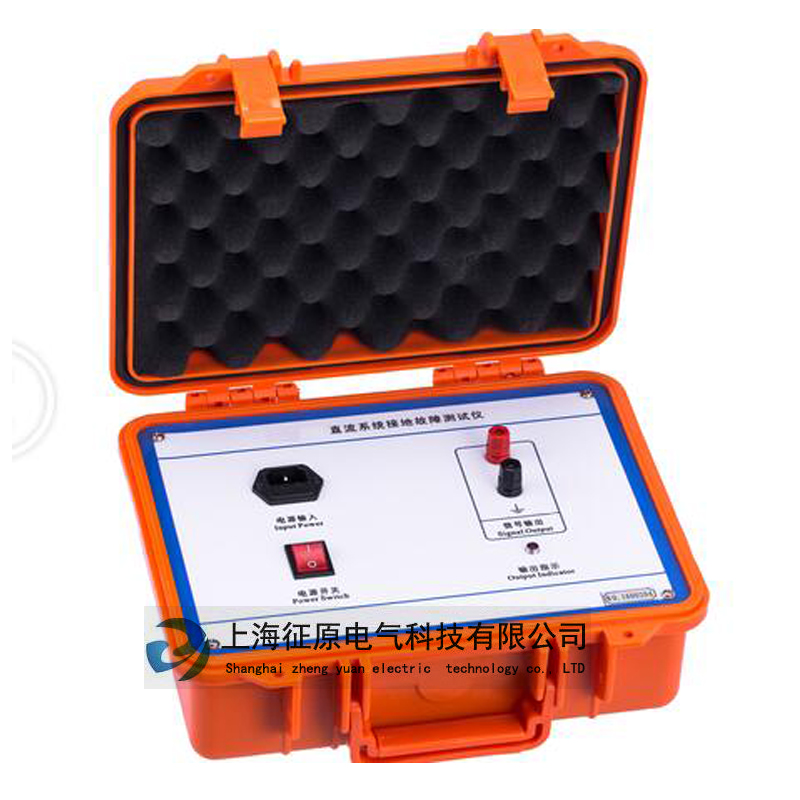

ZY-10000便攜式直流接地故障檢測儀與國內外同類型的儀器相比具有以下優點：
1．使用簡單。本儀器只需打開電源開關就可直接使用，無需別的按鍵操作。
2．安全可靠。本儀器無需停浮充電機及其它一切電源，對直流系統沒有任何影響。
3．適用電壓等級多。直流系統220V、110V、48V、24V都可以使用。
4．適用范圍廣。任何類型電廠、變電站、煤礦、化工廠等供電部門都可使用。
5．?dāng)y帶方便，信號接收器自帶電池，無需外接電源，可以隨身攜帶到任何地方查找接地點。
6．直流系統不斷電查找接地點，不影響系統正常工作。
7．抗干擾能力強，克服了系統分布電容的影響。
8．智能化充電管理，減少充電時間，延長電池壽命。
ZY-10000便攜式直流接地故障檢測儀技術指標
1．信號發生器
?輸出信號頻率：2.5Hz
?信號空載輸出電壓：±20V±5%
?信號電壓幅值誤差：<5%
?信號短路輸出電流：≤80mA
?輸出口抗沖擊能力：400V直流沖擊
?電源電壓：AC220V±10%
?電壓頻率：50Hz±5%
?輸入保險：200mA
?最大功率：3W
?體積：300mm×270mm×200mm
2．信號接收器
?信號電流檢測靈敏度：0.5mA
?信號發生器阻抗：40K
?最大輸出電流：2.5毫安
?接收器顯示：數字0-19
?體積：210mm×100mm×32mm
?A鉗口尺寸：Φ50mm
?B鉗口尺寸：Φ7mm×9mm
3．整機
?檢測最大接地電阻：300KΩ
?接地電阻測量精度：0-4.5KΩ 誤差≤0.5KΩ；
4.5KΩ-300KΩ 誤差≤10%。
ZY-10000便攜式直流接地故障檢測儀用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。該儀器在原理上引入一種全新的探測方法----波形分析法，其主要特點和優點：檢測靈敏度高、不斷電查找、不影響系統正常運行、抗干擾能力強、安全可靠等。
波形分析法，就是利用在直流母線與地之間加入一種特定的周期性電壓信號，通過卡鉗式探頭探測各支路電流，分析、計算電流信號基波與諧波的相位及相位差，進而判斷是否存在接地故障及接地故障點。
本裝置由信號發生器、信號接收器和信號采集器（卡鉗）三部分組成。在查找直流系統故障時，三者須同時配合使用。
