一、ZYKC型礦用電纜故障檢測儀概述
煤礦是電纜使用大戶，由于井下作業環境條件嚴酷，所以各種電纜年損環量比較大，為了節省開支降低行產成本，各礦一般都有配備了和自已的電纜維修隊伍。但由于受檢測設備及工藝的限制在修理綜采等電纜時，探傷測試常常不盡人意，而且大多采用對電纜絕緣破壞較大的強行擊穿法。本裝置是以不破壞電纜原有結構為前提的局部放電法為基礎進行擦傷，能簡便而準確地探測到電纜損傷部位，而且又兼有修復后進行測試的功能，所以是當前煤礦電纜維修業務中可以充分信賴的工具。
二、ZYKC型礦用電纜故障檢測儀用途：
本設備專供各類礦用6KV以下電纜在煤礦地面進行擦傷，并在電纜修復后直流耐壓測試和泄漏電流試驗之用。是一臺符合《煤礦電氣試驗規程》要求的，實用性強的電纜修理的電纜測試的綜合性必備工具。
三、ZYKC型礦用電纜故障檢測儀主要技術參數：
電流電壓：?jiǎn)蜗嘟涣?20V、50Hz
探傷直流輸出電壓：0—30KV（按鈕控制）
電纜探傷準確度：±50mm
以內
測試輸出直流電壓：0—30KV（按鈕控制）
自動耐壓測試時間：0—30分 （可設定）
泄漏電流測試范圍：0—100
微安
主變壓器額定容量：3KVA
整流方式：?jiǎn)蜗喟氩?/span>
放電球隙：手柄羅桿調節
外形尺寸：1100×1000×1200mm（寬×深×高）
重量：約60
Kg
四、ZYKC型礦用電纜故障檢測儀設備使用環境條件：
1、周圍介質溫度：—5℃—＋40℃；
2、空氣相對溫度：不大于85%（溫度為20℃±5時）；
3、海拔高度：不超過2500m；
4、周圍無爆炸危險的介質，且介質中無足以腐蝕金屬和破壞電氣絕緣的氣體及塵埃；
5、無顯著沖擊振動，且無雨雪侵入的場所。
五、ZYKC型礦用電纜故障檢測儀結構特點：
1、本設備由控制部分（低壓）和高壓整流，放電及測試部他組成。高低壓間、高低壓與外殼之間都留有足夠的安全空間。
2、為保證設備及人員安全，高壓?jiǎn)?dòng)前必須由專人用鑰匙進行操作。
3、每次探傷或?qū)﹄娎|進行測試時，都能保證高壓從零位開始徐
升壓，有高低壓限位形狀，升壓或降壓過程均由按鈕進行控制，升降電壓速率平穩，操作安全簡便。
4、直流耐壓測試時間可由數字后自動進行（也可由人工進行控制），試驗時間準確可靠。
5、泄漏電流可根據耐壓測試過程的需要隨時進行測量。
6、設備有過流及短路保護，有啟動預警告及過流保護。

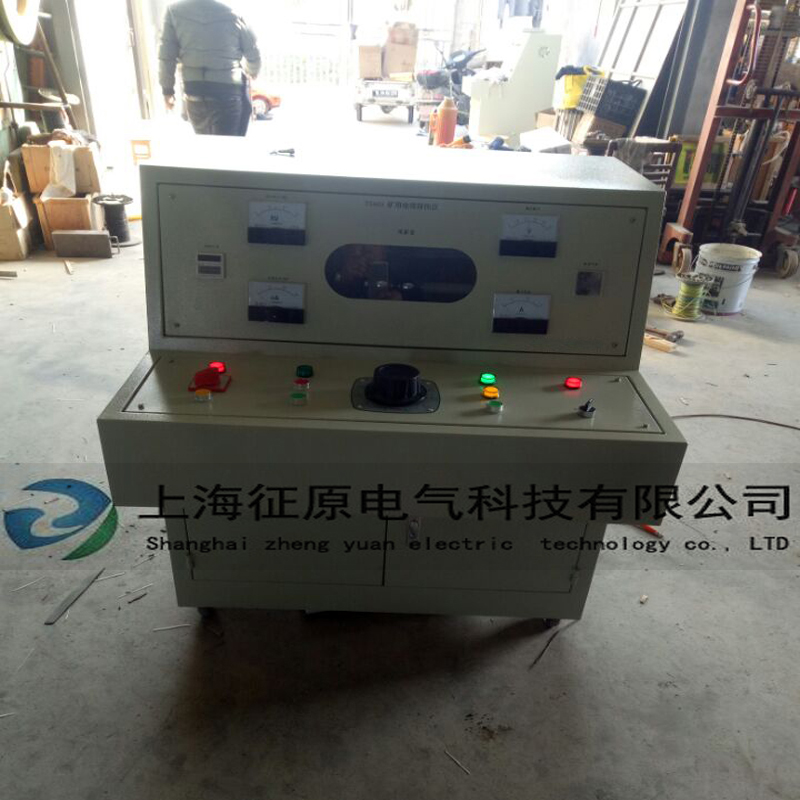

7、在控制面板上設有電源開關、高壓?jiǎn)?dòng)、高壓停止、升壓、降壓等開關或按鈕，有耐壓測試數字時間定時繼電器等。
8、在顯示板上有高壓電壓、泄漏電流和低壓總電流等測量電表，設有電源、高壓、定時等指示燈和對球隙放電進行曲觀察窗口等。
9、配備了專用高壓放電棒，供每次探傷或測試后進行放電，以確保安全，箱底部有接地標志。
